کنتاکتور 100 آمپر LS با بوبین 220 ولت

کنتاکتور 100 آمپر LS با بوبین 220 ولت

قبل از اینکه درباره  کنتاکتور 100 آمپر LS با بوبین 220 ولت بپردازیم باید بدانیم

کنتاکتور» (Contactor) یک وسیله کنترلی الکترومکانیکی است که برای ایجاد یا قطع ارتباط بین بار و منبع تغذیه استفاده می‌شود. استفاده از کنتاکتور شبیه به رله است. اما دستگاه مورد استفاده برای کاربردهایی با جریان بالاتر به عنوان کنتاکتور و دستگاه مورد استفاده در موارد جریان پایین‌تر به عنوان رله شناخته می‌شود.

کنتاکتور بر اساس کاربرد و بار متصل به تعداد کنتاکت‌های مختلفی دارد. به طور کلی، این کنتاکت‌ها در دو حالت «معمولاً باز» (Normally Open) یا NO و «معمولاً بسته» (Normally Closed) یا NC قرار می‌گیرند. متداول‌ترین کاربرد کنتاکتور در استارتر است که برای روشن و خاموش کردن تجهیزاتی مانند موتور، ترانسفورماتور و غیره به کار می‌رود.

کنتاکتور، مشابه رله، یک سوئیچ کنترل شده الکتریکی است که برای قطع و وصل مدار قدرت استفاده می‌شود، با این تفاوت که محدوده اندازه جریان در کنتاکتور بالاتر است. کنتاکتور توسط یک مدار (فرمان) کنترل می‌شود که سطح انرژی بسیار کمتری نسبت به مدار سوئیچینگ (قدرت) دارد.

کنتاکتور ال اس (LS) سری متاسل با بوبین AC محصولی از شرکت LS می‌باشد. برند LS  یکی از معروفترین شرکت ها و برند های فعال در صنعت برق است.

شرکت LS در سال 1974 تأسیس شد و دفتر مرکز آن در کره جنوبی قرار دارد.

این برند در زمینه تولید و عرضه محصولات برقی و الکترونیکی فعالیت می‌کند و محصولات متنوعی را شامل می‌شود.

برند ال اس همچنین توانسته نظر مشتریان خود را هم از نظر کیفیت ساخت و هم از نظر خدمات پس از فروش تحت تاثیر قرار بدهد و به یکی از برند های مطرح صنعت برق تبدیل شود.

کنتاکتور ال اس (LS) متاسل بوبین Metasol AC Coil Contactor) AC) از تجهیزات الکترومکانیکی هستند که برای مدیریت، کنترل و همچنین قطع و وصل پروژه ‌های الکتریکی صنعتی و ساختمانی استفاده می‌شوند.

این کنتاکتور ها که در سری متاسل و بوبین AC تعبیه شده اند عملکرد اتصال و قطع جریان های الکتریکی را انجام می‌دهند و به عنوان یک قطعه کلیدی در اتصالات قدرتی و مدارات راه‌انداز به کار می‌رود.

تعریف عبارت های نوشته شده روی هر کنتاکتور

In = جریان نامی کتاکتور

جریان دائمی (Ith2) = جریانی که می تواند در شرایط کار نرمال و در زمان نامحدود از کنتاکت های کنتاکتور عبور کرده و به آن هیچ صدمه ای نزند و حرارت ایجاد شده در کنتاکت ها از حد مجاز تجاوز ننموده و هیچ گونه تعمیر و سرویس مورد نیاز نباشد .

جریان هفتگی (Ith1) = مقدار جریانی که در شرایط کار نرمال اگر به مدت یک هفته از کنتاکت های کنتاکتور عبور کند هیچ صدمه ای به آنها نمی زند و نیازی به سرویس و تعمیر نیست .

جریان هشت ساعتی (Ith) = جریانی است که با اتصال یک بار در هر هشت ساعت یا شیفت کاری در شرایط نرمال می تواند توسط کنتاکت ها بدون هیچ مشکلی تحمل شود .

ولتاژ کار نامی (Ue) = ولتاژ عبوری از کنتاکت های کنتاکتور در شرایط کار نامی و در جریان نامی می باشد .

ولتاژ عایقی نامی (Ui) = این ولتاژ استحکام عایقی بین کنتاکت ها را مشخص می کند و بیانگر این است که اگر ولتاژ عبوری از کنتاکت های کنتاکتور از آن میزان بیشتر شود قدرت عایقی بین کنتاکت ها از بین رفته و موجب اتصال کوتاه بین فازها می گردد .

ولتاژ تغذیه نامی (Uc) = مقدار ولتاژی است که باید به بوبین کنتاکتور برسد تا بوبین بتواند عمل جذب را انجام دهد.

ویژگی ها و مزایای استفاده از کنتاکتور ها

کنتاکتور برق به عنوان یک نوع کلید الکترومغناطیسی است که با استفاده از یک سیم پیچ مغناطیسی یا بوبین داخلی، قادر به قطع و وصل مدار می‌شود. این وسیله یکی از اجزای حیاتی در هر تابلو برق یا مدار الکتریکی است، زیرا تنها کنتاکتورها قادر به قطع و وصل مدارهای تک‌فاز و سه‌فاز از دور می‌باشند. عملکرد کنتاکتورها شباهت زیادی به رله‌ها دارد، با این تفاوت که کنتاکتورها در آمپرهای بالا بهتر عمل می‌کنند و ظرفیت عبور جریان بالاتری دارند. این ویژگی باعث می‌شود تا سرعت عملکرد کنتاکتورها کمتر از رله‌ها باشد و آنها بیشتر در مدارات قدرت استفاده شوند.

کنتاکتورها برای مختلف‌ترین رنج‌های جریان و ولتاژ و با ابعاد و اندازه‌های متنوع تولید می‌شوند. این ابزارها به دو نوع تک‌فاز و سه‌فاز تقسیم می‌شوند و اجزای آنها شامل تیغه، بوبین کنتاکتور و محفظه عایقی می‌باشند.

استفاده از کنتاکتورها به دلایل متعددی اقتصادی و عملیاتی مناسب است. این ویژگی‌ها شامل قابلیت قطع و وصل در دفعات زیاد، عمر مکانیکی بیشتر نسبت به کلیدها، قابلیت اتصال به PLC، نیاز به استارت پس از قطع و وصل برق، امکان اتوماتیک کردن مدار فرمان و کاهش خطرات ناشی از وصل ناگهانی برق می‌باشد.

کنتاکتور LS

کنتاکتور های برند LS ساخت کشور کره جنوبی بوده و از کیفیت بالایی برخوردار میباشند کنتاکتور های ال اس دارای 2 سری سوسل (Susol) و متاسل (Metasol) می باشند. کنتاکتورهای هردو سری دارای قابلیت ترکیب با رله های اضافه بار حرارتی ( بیمتال ها ) می باشند و این قابلیت باعث می شود تا فضای اشغالی توسط این ادوات و همچنین هزینه های نهایی مدارها کاهش پیدا کند.در زیر به برخی از ویژگی ها و تمایزات این دو سری میپردازیم

اگر به دنبال کنتاکتوری با کیفیت و با طول عمر بالا هستید، قطعا برند ال اس (LS) یکی از بهترین انتخاب هاست. کنتاکتور 100 آمپر AC 220V LS مدل MC-100A از کنتاکتور های نسل جدید LS است. ال اس مجموعه ای از کارخانه ها و نهادهای مرتبط است که تجهیزاتی مانند کنتاکتور را به بازار جهانی عرضه می کند. شرکت LS تولید کننده تجهیزات برق و اتوماسیون صنعتی در کره جنوبی می باشد. شرکت LS دارای استانداردهای CE IEC و تاییدیه آزمایشگاه بین المللی بوده و دارای آزمایشگاه مجهز خود می باشد. این شرکت دارای محصولات باکیفیت و استانداردهای لازم می باشد؛ لذا تمامی محصولات آن دارای گارانتی می باشند. محصولات LS نقش مهمی دربرق صنعتی دارند. با انجام نظارت سیستماتیک و بسیار دقیق، کنتاکتور 100 آمپر AC 220V LS مدل MC-100A از کیفیت بالایی برخوردار میباشد. کنتاکتورهای سری متاسل (metasol) برند ال اس (LS) ساخت کشور کره جنوبی است. این کنتاکتورها از 6 تا 800 آمپر تولید شده اند. کنتاکتورها عموماً برای بارهای مختلف ساخته می شوند، سری متاسل از نوع AC3 می باشد.

ویژگی های کنتاکتور کنتاکتور 100 آمپر LS با بوبین 220 ولت

کنتاکتور 100 آمپر AC 220V LS مدل MC-100A یکی از جدیدترین محصولات کمپانی LS است. کنتاکتور یک کلید مغناطیسی است که برای قطع و وصل مدارها و کنترل و راه اندازی مدارهای الکتریکی استفاده می شود. کنتاکتور ال اس 100 آمپر مدل متاسول یکی از محصولات ساخت شرکت LS با 3 پل و توان 55 کیلو وات میباشد. یکی از مهم ترین ویژگی های آن عدم سایش مکانیکی در هنگام اتصال و قطع کنتاکتور است، بنابراین عمر مکانیکی آنها نسبت به سایر کلیدها بیشتر است. معمولا در کنتاکتورهای با بوبین AC از 6 آمپر تا 22 آمپر یک کنتاکت باز و یک بسته و از 32 آمپر تا 800 آمپر 2 کنتاکت باز و دو کنتاکت بسته دارند.

مزیت کنتاکتور 100 آمپر LS با بوبین 220 ولت

ترمینال ۲ طرفه بوبین در کنتاکتور ال اس متاسول 100a

کیفیت بالا و قیمت مناسب در کنتاکتور های ال اس متاسل

در دسترس بودن محصولات LS در کشور ما ایران

دارا بودن 4 کنتاکت فرمان ( ۲ باز و ۲ بسته )

معایب کنتاکتور 100 آمپر LS با بوبین 220 ولت

طراحی با سلیقه پایین و رنگ ثابت

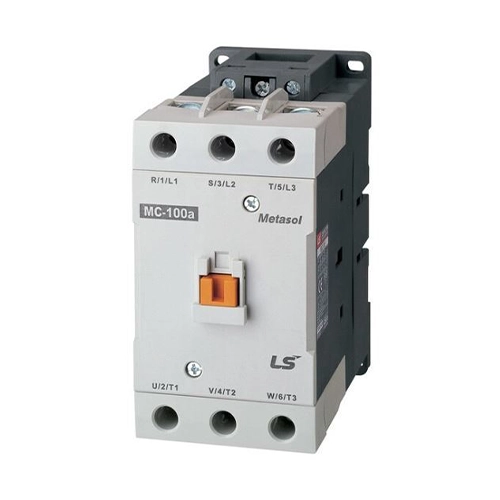

شکل ظاهری کنتاکتور 100 آمپر LS با بوبین 220 ولت

کنتاکتور های ال اس متاسول بصورت رنج بندی که حداکثر جریان عبوری از کنتاکتور آن رنج ها را مشخص میکند رده بندی میشود ولی هر چند رنج درون یک تیپ اندازه ایی جا میگیرند به این صورت که چند رنج درون یک رنج اندازه ایی هستند در مثال واضحتر کنتاکتور های ال اس متاسول 75a ، 85a ،100a در رنج اندازه ایی و ظاهری 100AF قرار دارند پس اندازه و ظاهر کنتاکتور 100a با دو رنج پایین تر از خود یکی است و جز با خواندن رویه آن راه دیگری برای تشخیص نداریم.

در رویه سفید رنگ در کنتاکتور ال اس متاسول mc-100a قسمت پایین سمت راست عبارت LS حک شده و بالای رویه کنتاکتور همان قسمت راست عبارت metasol و روبروی این عبارت در قسمت چپ کد قطعه که در کنتاکتور ما عبارت mc-100a نقش بسته شده است.
